1
Cilindrada
1100
2
Modelo
BREVA
3
Ano
2006
4
Versão
Breva V IE
5
Catálogo de peças

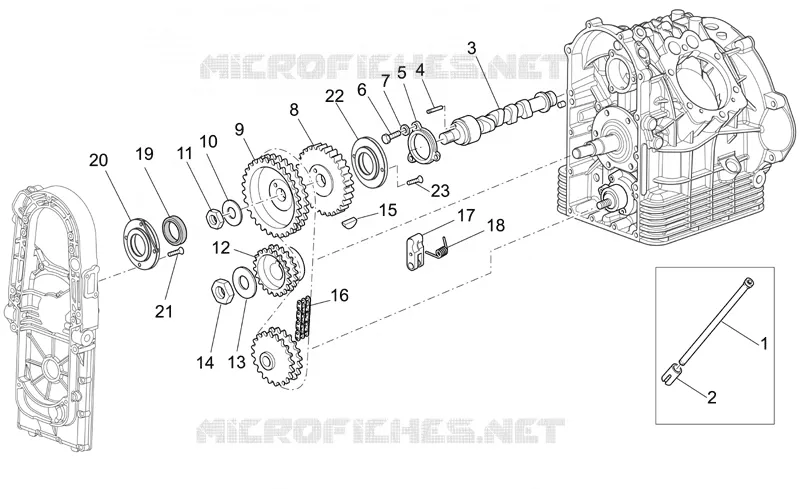

Timing system
6
Diagrama de peças
Catálogo de peças
Oil pump II
por
Headlight/Horn
Timing system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
1
Rocker arm rod
GU37045006
168,05€ Preço unitário com IVA
2
Tappet
GU17045860
206,21€ Preço unitário com IVA
3
Camshaft
GU05053331
917,96€ Preço unitário com IVA
4
Pin
GU14234600
15,90€ Preço unitário com IVA
5
Flange
GU01054001
Não disponível
6
Hex screw M6x20
GU98084320
3,02€ Preço unitário com IVA
7
Washer 6,5x11x2
GU95120065
2,84€ Preço unitário com IVA
8
Phonic wheel
GU05051730
Não disponível
8
Phonic wheel
GU01051730
Não disponível
9
Timing system gear
GU05054532
42,60€ Preço unitário com IVA
9
Timing system gear
GU05054530
Não disponível
9
Timing system gear
GU05054531
Não disponível
10
Spring washer 19x34x1,5
GU14433400
2,83€ Preço unitário com IVA
11
Nut M18
GU92750180
17,65€ Preço unitário com IVA
12
Pinion
GU14072001
Não disponível
13
Washer 25,5x35x2
GU95100837
3,91€ Preço unitário com IVA
14
Nut M25
GU92602525
26,88€ Preço unitário com IVA
15
Transmission key 3x6,5
GU91600365
9,80€ Preço unitário com IVA
16
Chain
GU05058030
95,00€ Preço unitário com IVA
17
Chain guide plate
GU30058310
Não disponível
18
Spring
GU30059211
13,57€ Preço unitário com IVA
19
Gasket ring 15x32x7viton
GU90401532
31,80€ Preço unitário com IVA
20
Maintenance
GU05055230
53,76€ Preço unitário com IVA
21
Hex socket screw M4x10
AP8152043
3,74€ Preço unitário com IVA
22
Centrifugal disc
GU05053530
Não disponível
23
Screw M6x12
GU98250612
Não disponível

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
