1
Cilindrada
500
2
Modelo
SCARABEO
3
Ano
2004
4
Versão
Scarabeo
5
Catálogo de peças
Frame
6

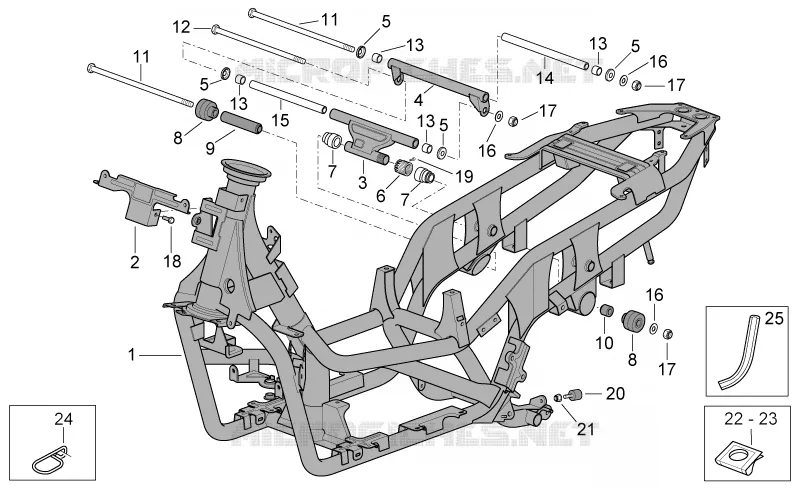

Diagrama de peças
Catálogo de peças
por
Foot rests
Frame
1
2
3
4
5
5
5
5
6
7
7
8
8
9
10
11
11
12
13
13
13
13
14
15
16
16
16
17
17
17
18
19
20
21
22
23
24
25
1
Frame
AP8146376
Não disponível
1
Frame
AP8146791
Não disponível
2
Bracket
AP8134668
Não disponível
3
Engine connecting element
AP8146380
Não disponível
4
Frame coupling rod
AP8146381
Não disponível
5
Dust cover
AP8121551
Não disponível
6
Ring nut
AP8121611
Não disponível
7
Bush
AP8121612
Não disponível
8
Pad
AP8144334
Não disponível
9
Rod bush
AP8121590
Não disponível
10
Rod bush
AP8121589
Não disponível
11
Pin
AP8121461
34,66€ Preço unitário com IVA
12
Pin
AP8121580
Não disponível
13
Sliding bush
AP8121311
7,10€ Preço unitário com IVA
14
Spacer
AP8121460
Não disponível
15
Spacer
AP8121459
Não disponível
16
Washer 15x28x2,5*
AP8150208
3,07€ Preço unitário com IVA
17
Low self-locking nut M14x1,5*
AP8152030
Não disponível
18
Screw w/ flange M6x16
AP8152278
3,74€ Preço unitário com IVA
19
Hex socket screw M4x10
AP8152043
3,74€ Preço unitário com IVA
20
Stand end stop
AP8144509
19,40€ Preço unitário com IVA
21
Self-locking nut M6
AP8152299
3,74€ Preço unitário com IVA
22
Clip M5
AP8102375
4,09€ Preço unitário com IVA
23
Clip M6
AP8102376
Não disponível
24
Cable-guide
AP8121856
15,60€ Preço unitário com IVA
25
Gasket
AP8220590
19,75€ Preço unitário com IVA

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
