1
Cilindrada
250
2
Modelo
SCARABEO
3
Ano
2006
4
Versão
Scarabeo Light E3
5
Catálogo de peças

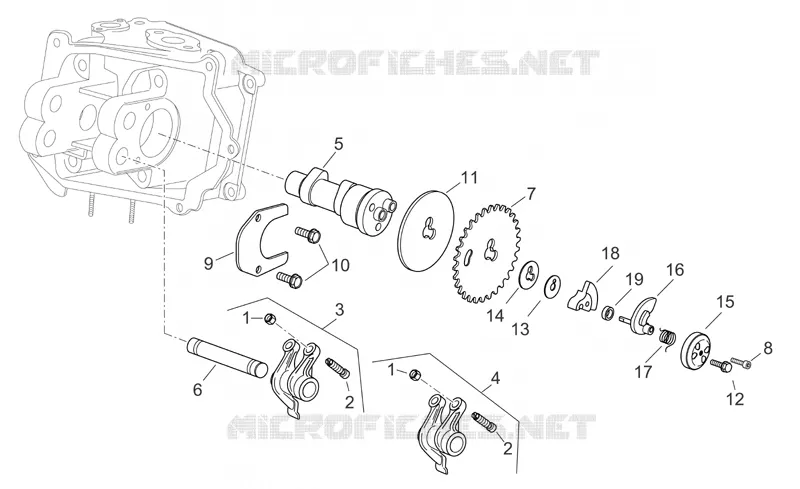

Timing system
6
Diagrama de peças
Catálogo de peças
Cylinder head
por
Head cover cpl.
Timing system
1
1
2
2
3
4
5
6
7
8
9
10
11
12
15
16
17
18
19
1
Rocker arm adjuster nut
AP8551047
Não disponível
2
Valve adj.spec.screw
AP8551046
Não disponível
3
Rocker arm assy., exhaust
AP8176284
Não disponível
4
Rocker arm assy., inlet
AP8176283
Não disponível
5
Camshaft
AP8176323
Não disponível
6
Rocker arms axis
AP8580098
Não disponível
7
Timing system gear
AP8580097
Não disponível
8
screw
AP8560008
Não disponível
9
plate
AP8580206
Não disponível
10
Screw w/ flange
AP8551045
Não disponível
11
plate
AP8580105
Não disponível
12
screw M6x35
AP8550079
Não disponível
15
Drum
AP8580129
Não disponível
16
Weight
AP8577029
Não disponível
17
Spring
AP8580100
Não disponível
18
Counterweight
AP8580096
Não disponível
19
Gasket
AP8580106
Não disponível

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
