1
Cilindrada
125
2
Modelo
SCARABEO
3
Ano
2003
4
Versão
Scarabeo E2 (engine Piaggio)
5
Catálogo de peças

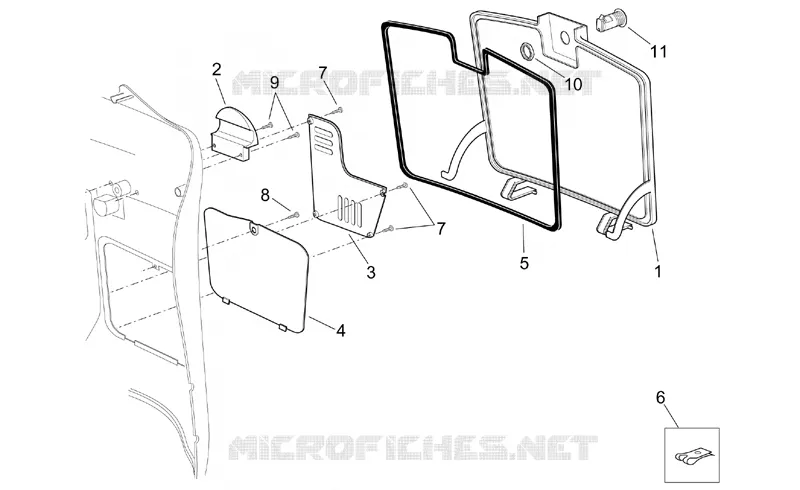

Central body I
6
Diagrama de peças
Catálogo de peças
Rear wheel
por
Front body - Internal shield
Central body I
1
2
3
4
5
6
7
7
8
9
10
11
1
Glove comp.door, green
AP8168750
Não disponível
1
Glove comp.door, blue
AP8168826
Não disponível
1
Glove comp.door, grey
AP8158995
Não disponível
2
Bag holder hook, black
AP8158996
Não disponível
3
Glove box internal grille
AP8139265
Não disponível
4
Appr.data cov., grey
AP8139269
18,66€ Preço unitário com IVA
5
Gasket
AP8144257
Não disponível
6
Screw clip D4,2
AP8102782
Não disponível
7
Self-tap screw 2,9x12
AP8150421
3,74€ Preço unitário com IVA
8
Screw 5,5x20
AP8152345
3,54€ Preço unitário com IVA
9
Screw 4,2x16*
AP8152351
1,99€ Preço unitário com IVA
10
Lock nut M22x1,5
AP8102523
11,72€ Preço unitário com IVA
11
Top box lock
AP8104647
Não disponível

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
