1
Cilindrada
1100
2
Modelo
V11
3
Ano
2003
4
Versão
V 11 Le Mans
5
Catálogo de peças

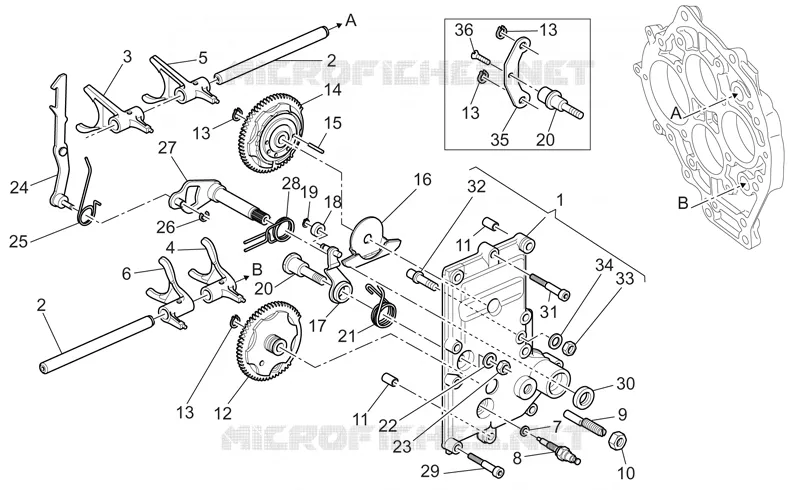

Gear box selector
6
Diagrama de peças
Catálogo de peças
Transmission cage
por
Primary gear shaft
Gear box selector
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
1
Gearshift black
GU01201691
Não disponível
1
Gearshift black
GU01201690
Não disponível
2
Fork shaft
GU04232400
34,22€ Preço unitário com IVA
3
Fork 1a
GU04230500
55,80€ Preço unitário com IVA
4
Fork 2a
GU04230800
Não disponível
5
Fork 3a-5a
GU04232600
320,81€ Preço unitário com IVA
6
Fork 4a-6a
GU04231200
69,00€ Preço unitário com IVA
7
Gasket 8,25x15x1
GU12154200
4,66€ Preço unitário com IVA
8
Sensor
GU19207220
100,42€ Preço unitário com IVA
9
Eccentric pin
GU04237800
20,40€ Preço unitário com IVA
10
Low nut M12x1,25
GU92606512
3,91€ Preço unitário com IVA
11
Bushing 6,6x9x13
GU19002020
10,27€ Preço unitário com IVA
12
Selector 2a-4a-6a
GU01236930
115,80€ Preço unitário com IVA
13
Circlip
GU90271012
2,71€ Preço unitário com IVA
14
Selector 1a-3a-5a
GU01233630
Não disponível
15
Roller
GU92296745
3,73€ Preço unitário com IVA
16
Plate
GU04237500
42,43€ Preço unitário com IVA
17
Lever
GU04238600
104,78€ Preço unitário com IVA
18
Roller
GU04234700
Não disponível
19
Circlip
GU90271008
Não disponível
20
Lever pin
GU01234660
19,63€ Preço unitário com IVA
20
Lever pin
GU04234600
Não disponível
21
Spring
GU04238200
Não disponível
22
Washer
GU95008308
3,07€ Preço unitário com IVA
23
Nut M8x1,25
GU92606208
2,78€ Preço unitário com IVA
24
Ratchet
GU01235130
124,48€ Preço unitário com IVA
25
Spring
GU04238300
Não disponível
26
Circlip
GU90280007
3,07€ Preço unitário com IVA
27
Selector shaft
GU01237032
25,80€ Preço unitário com IVA
28
Spring
GU04239200
Não disponível
29
Hex socket screw M6x30
GU98680330
4,48€ Preço unitário com IVA
30
Gasket ring
GU90401526
12,85€ Preço unitário com IVA
31
Hex socket screw M6x35
GU98680335
Não disponível
32
Adjustment eccentric
GU01234030
Não disponível
33
Nut M8x1,25
GU92606208
2,78€ Preço unitário com IVA
34
Washer 8,4X15X1,5
GU95008208
3,07€ Preço unitário com IVA
35
plate
GU01236160
48,79€ Preço unitário com IVA
36
screw M6x14
GU98280614
3,53€ Preço unitário com IVA

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
