1
Cilindrada
1100
2
Modelo
BREVA
3
Ano
2005
4
Versão
Breva V IE
5
Catálogo de peças

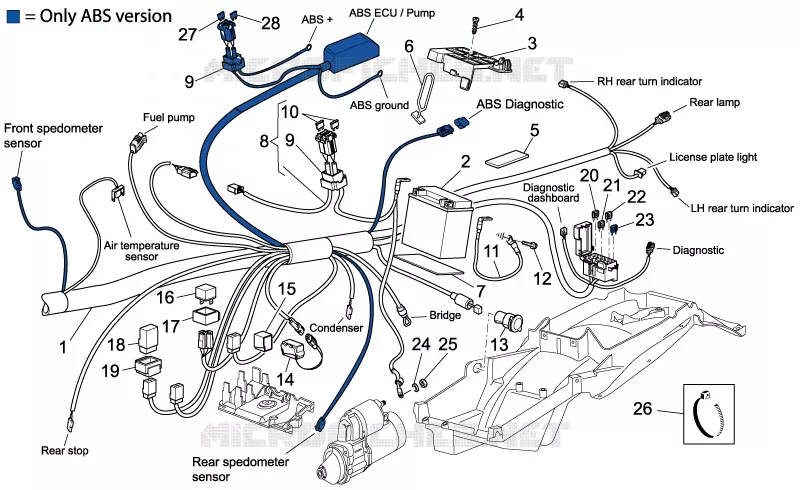

Electrical system II
6
Diagrama de peças
Catálogo de peças
Frame
por
Electrical system I
Electrical system II
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
1
Main wiring harness
GU05747131
220,20€ Preço unitário com IVA
1
Main wiring harness
978223
Não disponível
1
Main wiring harness
978244
1 891,80€ Preço unitário com IVA
1
Main wiring harness
GU05747130
1 189,54€ Preço unitário com IVA
2
Battery 12V-20Ah
GU05704531
286,15€ Preço unitário com IVA
2
Battery
883818
319,09€ Preço unitário com IVA
3
Battery cover
883819
Não disponível
3
Battery cover
GU05704630
Não disponível
4
Phillips screw, SWP M5x20
AP8152329
3,74€ Preço unitário com IVA
5
Adhesive sponge
AP8117200
15,90€ Preço unitário com IVA
6
Elastic
AP8120177
9,32€ Preço unitário com IVA
7
Support rubber part
AP8144553
35,35€ Preço unitário com IVA
8
Wiring
GU05747830
Não disponível
9
Rubber fuse box
AP8112811
14,00€ Preço unitário com IVA
10
Fuse 30A
GU28742562
Não disponível
11
Ground-battery lead
GU05747930
42,43€ Preço unitário com IVA
11
Ground-battery lead
978505
42,43€ Preço unitário com IVA
12
Screw w/ flange M6x12
AP8152277
3,74€ Preço unitário com IVA
13
Socket
AP8124768
Não disponível
14
Inclination sensor
AP8124266
Não disponível
15
Rubber sensor support
AP8144046
Não disponível
16
Injection relay
AP8124869
Não disponível
17
Relay rubber
AP8220546
5,74€ Preço unitário com IVA
18
Relay 12V-30A
AP8224462
26,47€ Preço unitário com IVA
19
Rubber spacer *
AP8220283
4,43€ Preço unitário com IVA
20
Fuse 20A
977773
6,08€ Preço unitário com IVA
21
Fuse 15A
977772
7,21€ Preço unitário com IVA
22
Fuse 3A
977769
Não disponível
23
Fuse 10A
977771
6,60€ Preço unitário com IVA
24
Washer 8,4x15x1,7
GU95129131
3,06€ Preço unitário com IVA
25
Nut M8x1,25
GU92609408
3,07€ Preço unitário com IVA
26
Hose clamp 7,6x380
GU93304360
10,03€ Preço unitário com IVA
26
Hose clamp 3,6x20,6
GU14609650
2,84€ Preço unitário com IVA
26
Hose clamp 8,8x185
GU30609600
Não disponível
27
Fuse ABS-25A
977761
8,99€ Preço unitário com IVA
28
Fuse ABS-40A
977762
8,30€ Preço unitário com IVA

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
