1
Cilindrada
100
2
Modelo
SCARABEO
3
Ano
2003
4
Versão
Scarabeo 4T E2
5
Catálogo de peças

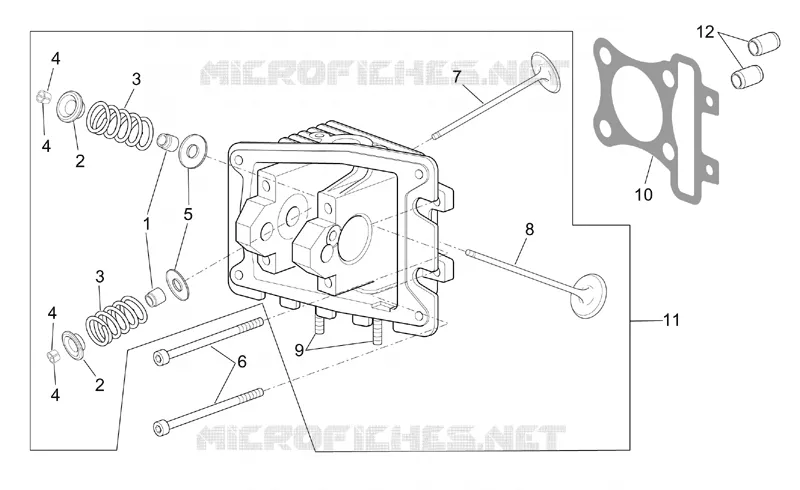

Cylinder head - valves
6
Diagrama de peças
Catálogo de peças
Cylinder - Piston
por
Head cover
Cylinder head - valves
1
2
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
1
Valve gasket ring
AP8550326
Não disponível
2
Cup
AP8551080
Não disponível
3
Spring
AP8551084
Não disponível
4
Half-cone
AP8550508
Não disponível
5
Cup
AP8550493
Não disponível
6
Hex socket screw M6x80
AP8551027
Não disponível
7
Intake valve
AP8551101
Não disponível
8
Exhaust valve
AP8551102
Não disponível
9
Stud bolt
AP8551018
Não disponível
9
Stud bolt
AP8551159
Não disponível
10
Cylinder head gasket 0,3
AP8276053
Não disponível
10
Cylinder head gasket 0,2
AP8276052
Não disponível
10
Cylinder head gasket 0,3
AP8551097
Não disponível
11
Cylinder head assy.
AP8551124
Não disponível
11
Cylinder head assy.
AP8551158
Não disponível
12
Locating dowel
AP8551015
Não disponível

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
