1
Cilindrada
50
2
Modelo
SCARABEO
3
Ano
2003
4
Versão
Scarabeo 4T 2V E2
5
Catálogo de peças

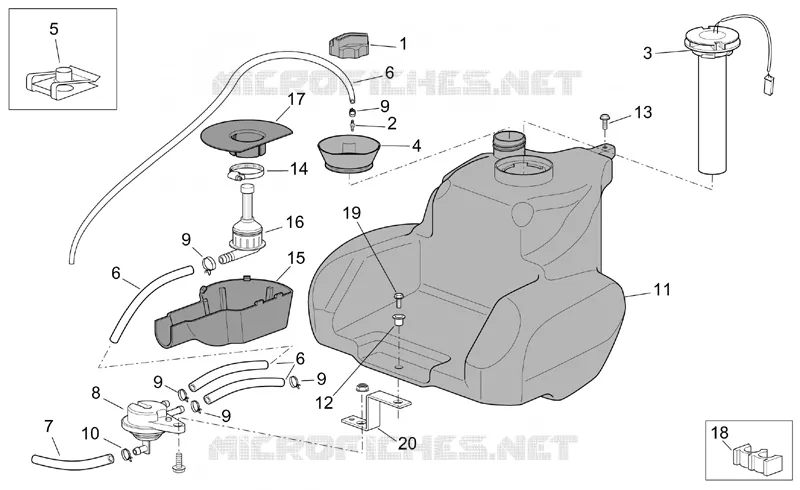

Tank
6
Diagrama de peças
Catálogo de peças
Foot rests - Lateral stand
por
Drive shaft
Tank
1
2
3
4
5
6
6
6
7
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
1
Fuel filler cap
AP8201757
Não disponível
2
2-way union
AP8101944
8,20€ Preço unitário com IVA
3
Fuel level sensor
AP8224452
Não disponível
4
Fuel collector rubber
AP8144187
14,38€ Preço unitário com IVA
5
Clip M6
AP8102376
Não disponível
6
Fuel pipe 5,5x10
AP8120952
Não disponível
7
Pipe, grey 3x8
AP8120955
20,46€ Preço unitário com IVA
8
Fuel cock
AP8202326
Não disponível
9
Hose clamp D9,1*
AP8102377
4,46€ Preço unitário com IVA
10
Hose clamp D8
AP8120179
3,07€ Preço unitário com IVA
11
Fuel tank
AP8258691
Não disponível
12
T bush
AP8121795
4,46€ Preço unitário com IVA
13
Screw w/ flange M6x20
AP8152279
3,74€ Preço unitário com IVA
14
Hose clamp D16-24x8*
AP8101573
4,85€ Preço unitário com IVA
15
Fuel chamber
AP8258692
17,74€ Preço unitário com IVA
16
Union cpl.
AP8104071
29,17€ Preço unitário com IVA
17
Maintenance
AP8258693
18,29€ Preço unitário com IVA
18
Cable-guide D8
AP8201808
5,38€ Preço unitário com IVA
19
Screw w/ flange M6x25
AP8152280
4,46€ Preço unitário com IVA
20
Cock support clamp
AP8234211
12,80€ Preço unitário com IVA

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
