1
Cilindrada
50
2
Modelo
SCARABEO
3
Ano
2003
4
Versão
Scarabeo 4T 2V E2
5
Catálogo de peças
Clutch
6
Diagrama de peças
Catálogo de peças
Acc. - Special body parts
por
Rear lights
Clutch
1
1
2
2
3
3
4
4
4
4
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
1
Bearing
AP8551024
Não disponível
2
Circlip
AP8551005
Não disponível
3
Roller cage
AP8551023
Não disponível
4
Guide pin
AP8551041
Não disponível
5
Sec. sliding sheave, complete
AP8551055
Não disponível
6
Oil seal
AP8551022
Não disponível
7
Spring
AP8551030
Não disponível
8
Sec. fixed sheave, complete
AP8551032
Não disponível
9
Spring seat
AP8551042
Não disponível
10
Spring seat
AP8551049
Não disponível
11
Centrifugal clutch assy
AP8570118
Não disponível
11
Centrifugal clutch assy
AP8570131
Não disponível
12
Nut
AP8551025
Não disponível
13
O-ring
AP8551019
Não disponível
14
Secondary pulley
AP8570117
Não disponível
14
Secondary pulley
AP8570130
Não disponível
15
Clutch drum
AP8551021
Não disponível
16
Flanged nut
AP8550390
Não disponível

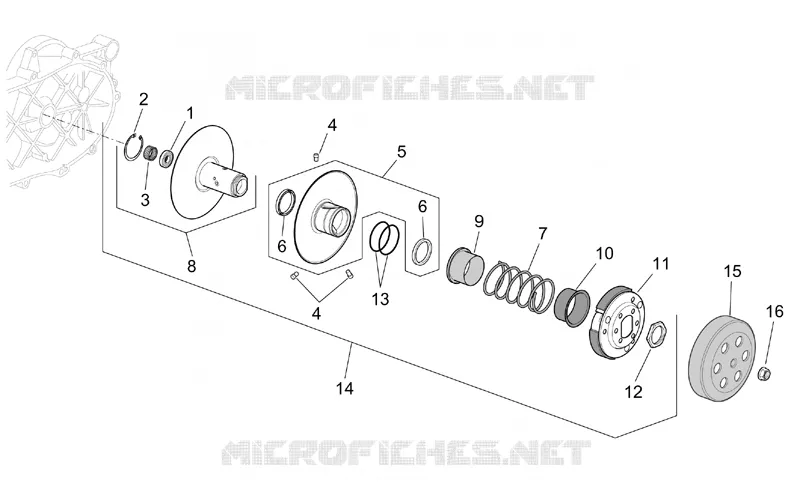

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
