1
Cilindrada
50
2
Modelo
SCARABEO
3
Ano
2003
4
Versão
Scarabeo 4T 2V E2
5
Catálogo de peças

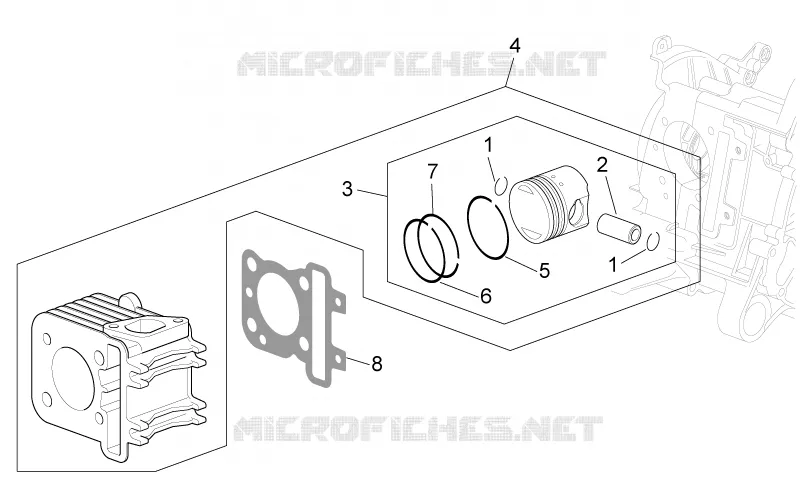

Cylinder - Piston
6
Diagrama de peças
Catálogo de peças
Central body I
por
Foot rests - Lateral stand
Cylinder - Piston
1
1
2
3
4
5
6
7
8
1
Snap ring
AP8551073
Não disponível
2
Piston pin
AP8551074
Não disponível
3
Piston assy 3a selez.C
AP8570072
Não disponível
3
Piston assy 2a selez.B
AP8570071
Não disponível
3
Piston assy 1a selez.A
AP8570070
Não disponível
3
Piston assy 4a selez.D
AP8570073
Não disponível
4
Cylinder with piston
AP8570068
Não disponível
5
Oil scraper ring
AP8570067
Não disponível
6
Ring
AP8570065
Não disponível
7
Ring
AP8570066
Não disponível
8
Cylinder base gasket 0,4
AP8206964
Não disponível
8
Cylinder base gasket 0,5
AP8206965
Não disponível

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
