1
Cilindrada
50
2
Modelo
SCARABEO
3
Ano
2003
4
Versão
Scarabeo 4T 2V E2
5
Catálogo de peças
Handlebar - Dashboard
6
Diagrama de peças
Catálogo de peças
Air box
por
Central body I

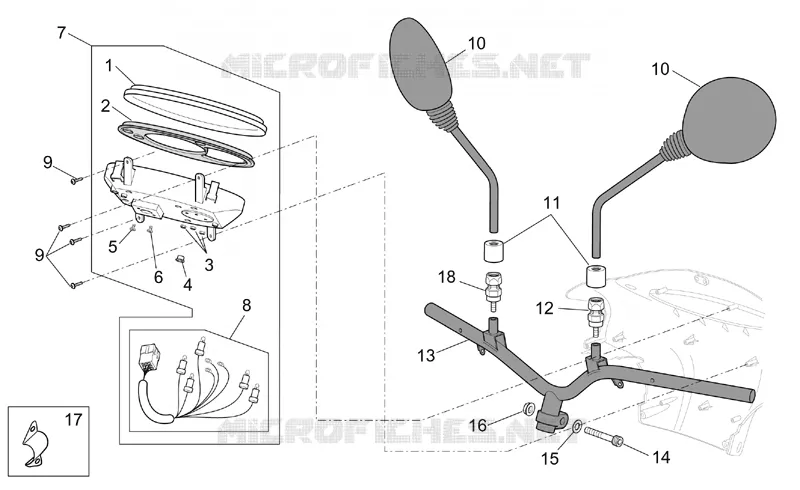

Handlebar - Dashboard
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
1
Dashboard lens prot.
AP8224420
Não disponível
2
Fascia panel w/out lenses
AP8224419
Não disponível
3
Nut m3
AP8225360
Não disponível
4
Cover
AP8224368
5,98€ Preço unitário com IVA
5
screw
AP8224422
Não disponível
6
screw
AP8224421
Não disponível
7
Dashboard complete
AP8244486
55,80€ Preço unitário com IVA
7
Dashboard complete
AP8224668
Não disponível
8
Dashboard wiring + lamps
AP8224418
Não disponível
8
Dashboard wiring + lamps
AP8224467
Não disponível
9
Screw w/ flange M3x12
AP8152334
3,74€ Preço unitário com IVA
10
Rearview mirror
AP8201984
17,98€ Preço unitário com IVA
11
Rubber bellows
AP8220462
6,42€ Preço unitário com IVA
12
Nut with caliper, LH side
AP8201987
21,05€ Preço unitário com IVA
13
Handlebar w phor ctng.
AP8218152
Não disponível
14
Hex socket screw M10x55
AP8150467
7,07€ Preço unitário com IVA
15
Washer 10,5x21x2*
AP8150020
3,74€ Preço unitário com IVA
16
Self-locking nut
AP8152301
3,94€ Preço unitário com IVA
17
U-bolt
AP8118570
10,24€ Preço unitário com IVA
18
Nut with caliper, RH side
AP8201986
21,05€ Preço unitário com IVA

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
