1
Cilindrada
50
2
Modelo
SCARABEO
3
Ano
2002
4
Versão
Scarabeo 4T 2V E2
5
Catálogo de peças
Kick-start gear/starter motor
6
Diagrama de peças
Catálogo de peças
Acc. - Top/cases, side cases
por
Rear body I

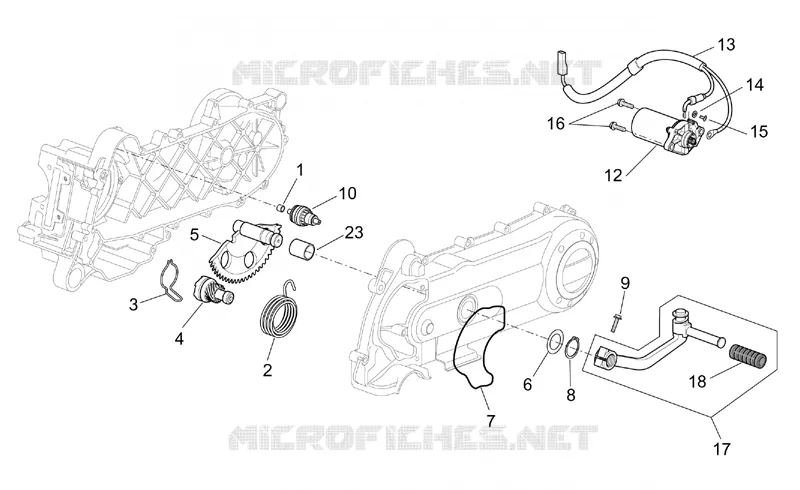

Kick-start gear/starter motor
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
1
Bush
AP8550347
Não disponível
2
Spring
AP8550022
Não disponível
3
Spring
AP8550021
Não disponível
4
Starting pinion
AP8551043
Não disponível
5
Starting shaft
AP8570088
Não disponível
6
Washer 16,3x23,8x0,6
AP8550031
Não disponível
7
Gasket
AP8550419
Não disponível
8
Circlip
AP8550032
Não disponível
9
Screw w/ flange
AP8113789
Não disponível
10
Starter motor gear
AP8570106
Não disponível
11
Bush
AP8551016
Não disponível
12
Starter motor
AP8570105
Não disponível
13
Starter motor wiring harness
AP8551091
Não disponível
14
Washer
AP8550476
Não disponível
15
screw
AP8550256
Não disponível
16
Screw w/ flange M6x20
AP8570074
Não disponível
17
Starter lever
AP8106866
Não disponível
18
Rubber spacer
AP8550027
Não disponível

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
