1
Cilindrada
50
2
Modelo
SCARABEO
3
Ano
2003
4
Versão
Scarabeo 4T 2V E2
5
Catálogo de peças

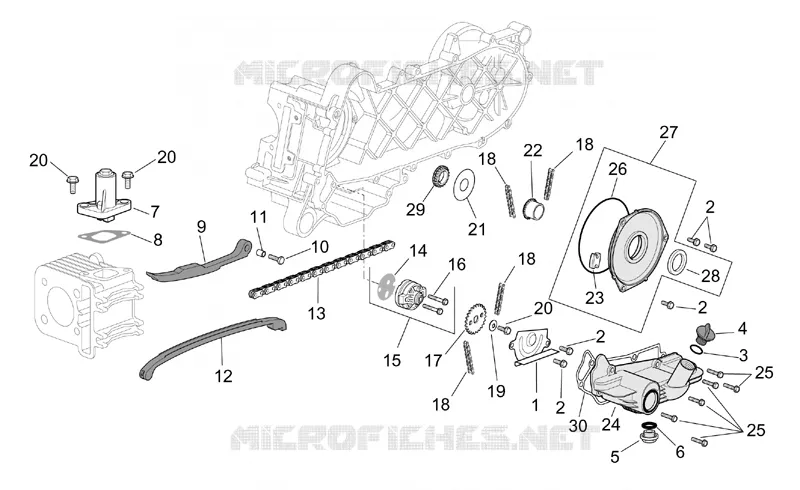

Oil pump
6
Diagrama de peças
Catálogo de peças
por
Air box
Oil pump
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
20
20
20
21
22
23
24
25
25
26
27
28
29
30
1
Oil bulhead
AP8551094
Não disponível
2
Screw w/ flange
AP8551045
Não disponível
3
Gasket
AP8550417
Não disponível
4
Oil load plug
AP8550525
Não disponível
5
Oil unload plug
AP8550527
Não disponível
6
O-ring
AP8550337
Não disponível
7
Chain tensioner assy.
AP8560059
Não disponível
8
Chain tensioner gasket
AP8550429
Não disponível
9
Upper chain guide plate
AP8551059
Não disponível
10
Hex screw
AP8550560
Não disponível
11
Spacer
AP8550395
Não disponível
12
Timing system chain guide
AP8551058
Não disponível
13
Camshaft chain
AP8551071
Não disponível
14
Carter-oil pump gasket
AP8550425
Não disponível
15
Oil pump assy.
AP8551087
Não disponível
16
Screw w/ flange
AP8551029
Não disponível
17
Oil pump gear
AP8550380
Não disponível
18
Oil pump chain
AP8550358
Não disponível
19
Belleville spring
AP8550439
Não disponível
20
Screw w/ flange
AP8550556
Não disponível
21
Oil seal washer
AP8550486
Não disponível
22
Oil pump control pinion
AP8550452
Não disponível
23
Oil pump chain drift
AP8550522
Não disponível
24
Motor oil cup
AP8550377
Não disponível
24
Motor oil cup
AP8570127
Não disponível
25
Screw w/ flange
AP8113789
Não disponível
26
O-ring
AP8550333
Não disponível
27
Timing system cover cpl.
AP8550372
Não disponível
28
Oil seal
AP8550446
Não disponível
29
Timing system chain pinion cpl
AP8276039
Não disponível
29
Timing system chain pinion cpl
AP8550451
Não disponível
30
Gasket
AP8570103
Não disponível

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
