1
Cilindrada
500
2
Modelo
SCARABEO
3
Ano
2003
4
Versão
Scarabeo
5
Catálogo de peças

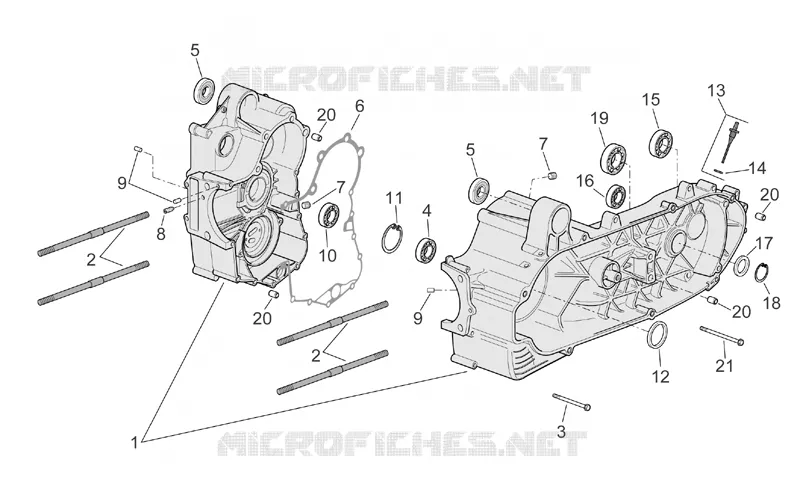

Crankcase
6
Diagrama de peças
Catálogo de peças
Engine assembly
por
Drive shaft
Crankcase
1
2
2
3
4
5
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
1
Crankcase assy cat4
AP8560213
Não disponível
1
Crankcase assy
AP8560191
Não disponível
1
Crankcase assy
AP8560190
Não disponível
1
Crankcase assy cat3
AP8560212
Não disponível
1
Crankcase assy
AP8560192
Não disponível
1
Crankcase assy
AP8560210
Não disponível
1
Crankcase assy cat2
AP8560211
Não disponível
1
Crankcase assy
AP8560189
Não disponível
2
Stud bolt M10x1,25x166
AP8560076
Não disponível
3
Screw w/ flange M6x65
AP8560104
Não disponível
4
Bearing D17x47x14
AP8570005
Não disponível
5
Bearing d20x42x12
AP8560096
Não disponível
6
Gasket
AP8560084
Não disponível
7
Cover M12x1,5
AP8560014
Não disponível
8
Nozzle
AP8560017
Não disponível
9
Dowel
AP8560016
Não disponível
10
Bearing d17x47x14
AP8560003
Não disponível
10
Bearing D20x52x15
AP8570004
Não disponível
11
Snap ring
AP8550094
Não disponível
12
Oil seal 35x47x7
AP8560123
Não disponível
13
Oil level rod cpl.
AP8570016
Não disponível
14
O-ring
AP8550334
Não disponível
15
Bearing
AP8570030
Não disponível
16
Bearing d15x42x13
AP8560019
Não disponível
17
Oil seal 25x40x7
AP8560030
Não disponível
18
Snap ring
AP8560007
Não disponível
19
Bearing d25x52x15
AP8560027
Não disponível
20
Pin d.9,5 h=15
AP8550107
Não disponível
21
Screw w/ flange M6x75
AP8560106
Não disponível

Encontre nesta página o esquema detalhado :label MOTO GUZZI LAVERDA SCARABEO. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original MOTO GUZZI LAVERDA SCARABEO.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
